66kV级油浸式电力变压器
Introduction

产品详情


产品概述：
　　66KV三相油浸式电力变压器根据国际电工委员会标准IEC60076和中华人民共和国国家标准GB1094制造。频率：50Hz，容量范围：630-63000kVA，可作为电网的输配电用。
结构特征：
　　1、铁芯选用优质冷轧硅钢片，45°全斜接，三步进叠铁方式，芯柱与铁轭均为多级圆截面形状，可获得较小的空载损耗和较低的噪音。
　　2、根据变压器容量的大小，高低压绕组可设置为圆筒式、螺旋式、连续式或纠结式结构，上述结构的线圈绝缘能力强、机械强度大、并采用选进的工艺以保证其安全、可靠运行。
　　3、每台变压器均安装分接开关，其中，无励磁调压范围：±5%；±2×2.5%，有载调压范围：±8×1.25%，同时可根据用户要求确定分接范围。
　　4、油箱结构由容量大小确定，当容量大于8000kVA时，采用平顶钟罩式结构，容量小于8000kVA以下时，采用圆筒式结构，使整体结构紧凑，机械强度大，散热效果好，保证变压器在满负荷运行时温升不超过规定值。

　　5、附件部分包括：高压套管、低压套管、水银温度计、注放油阀门、储油柜、接地螺栓、吊攀、铭牌等，当容量大于800kVA时，装有气体继电器、压力释放阀；1000kVA以上时，装有信号温度计；8000kVA以上时，装有远距离测温元件。


引用标准：

GB/T 1094.1-2013　　　电力变压器总则

GB/T 1094.2-2013　　　电力变压器温升

GB/T 1094.3-2017　　   电力变压器绝缘水平和绝缘试验

GB/T 1094.5-2008　　　电力变压器承受短路能力

GB/T 6451-2023　　     油浸式电力变压器技术参数和要求

GB 20052-2024             电力变压器能效限定值及能效等级

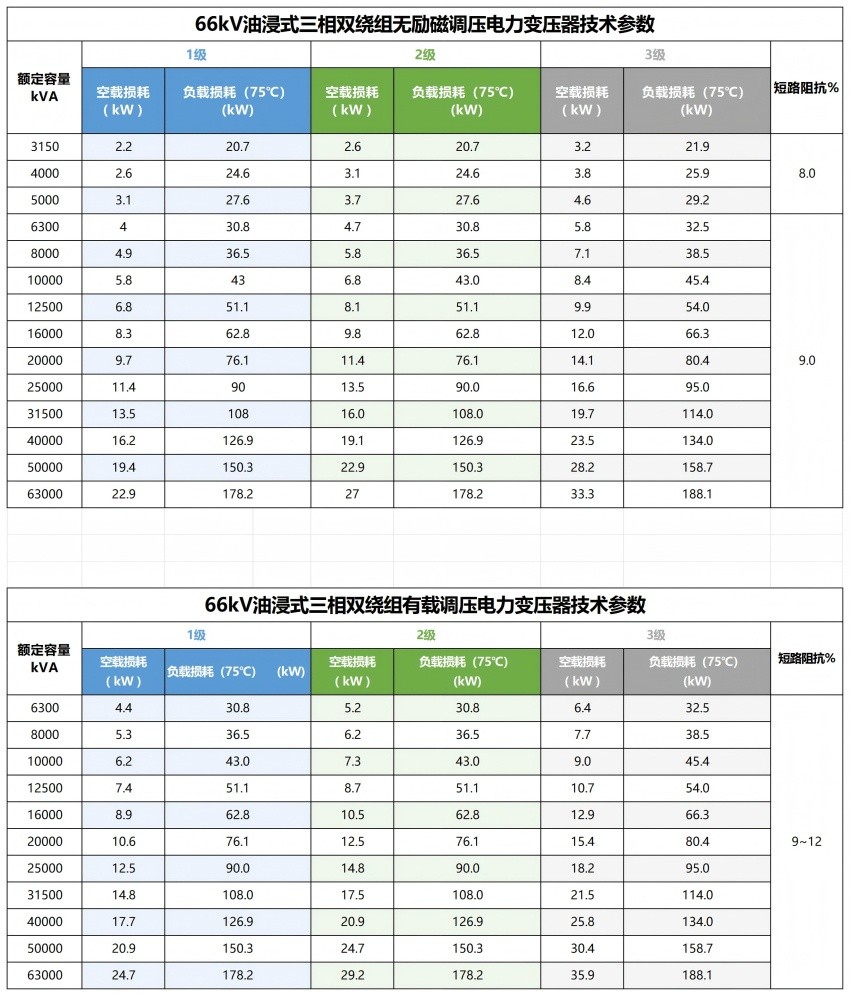

型号参数：

油浸式变压器参数(1)_66kV油浸式
