10kV级干式电力变压器
10kV三相树脂浇注绝缘干式电力变压器根据国际电工委员会标准IEC60726和中华人民共和国国家标准GB6450、GB/T10228制造，频率：50Hz，可作为城市电网的变配电用。主要适用于高层建筑、商业中心、机场、海上钻井平台、船舶、隧道、大型水电站、火车站等。

产品详情


产品概述：
　　10kV三相树脂浇注绝缘干式电力变压器根据国际电工委员会标准IEC60726和中华人民共和国国家标准GB6450、GB/T10228制造，频率：50Hz，可作为城市电网的变配电用。主要适用于高层建筑、商业中心、机场、海上钻井平台、船舶、隧道、大型水电站、火车站等。
结构特征：
　　1、铁芯选用优质冷轧晶粒取向硅钢片，45°全斜接缝，五步进叠铁方式，芯柱与铁轭均为多级圆截面形状，可获得较小的空载损耗和较低的噪音。
　　2、根据变压器容量的大小，高压导线采用双玻璃漆包铜线，层间采用H级玻璃纤维布及玻璃毡绝缘；低压采用铜箔绕制，层间绝缘为环氧树脂预浸布，具有很高的机械强度和抗突发短路能力。
　　3、夹件采用低磁钢拉板和夹件配合结构，并进行喷砂、喷塑处理，整体结构美观、机械强度高。
　　4、每相配备独立轴流风机，分体式温控器，有效降低温升，提高变压器输出容量，保障变压器安全运行。

引用标准：

        GB/T 1094.1-2013　　　电力变压器总则

GB/T 1094.2-2013　　　电力变压器温升

GB/T 1094.3-2017　　  电力变压器绝缘水平和绝缘试验

GB/T 1094.5-2008　　　电力变压器承受短路能力

GB/T 10228-2023　　   干式电力变压器技术参数和要求

GB 20052-2024         电力变压器能效限定值及能效等级

型号参数：

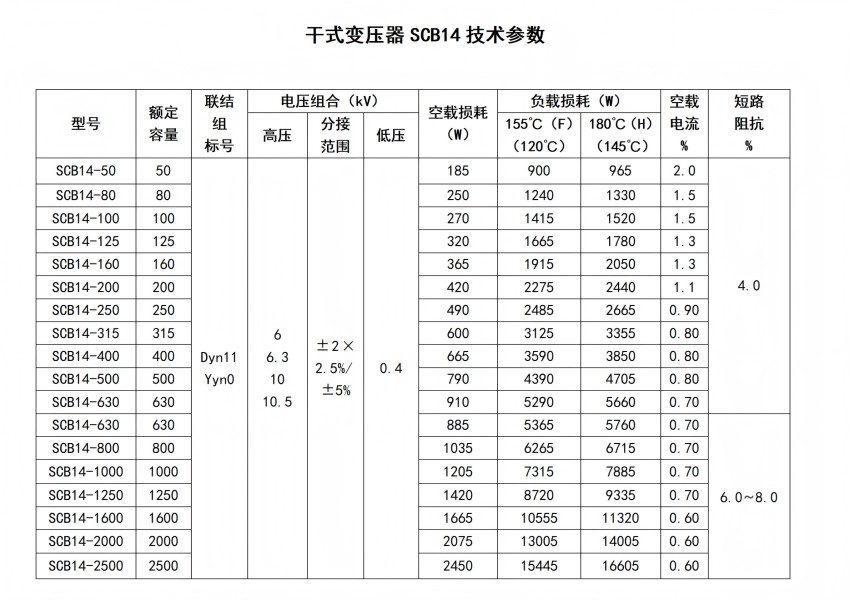

14.18_01

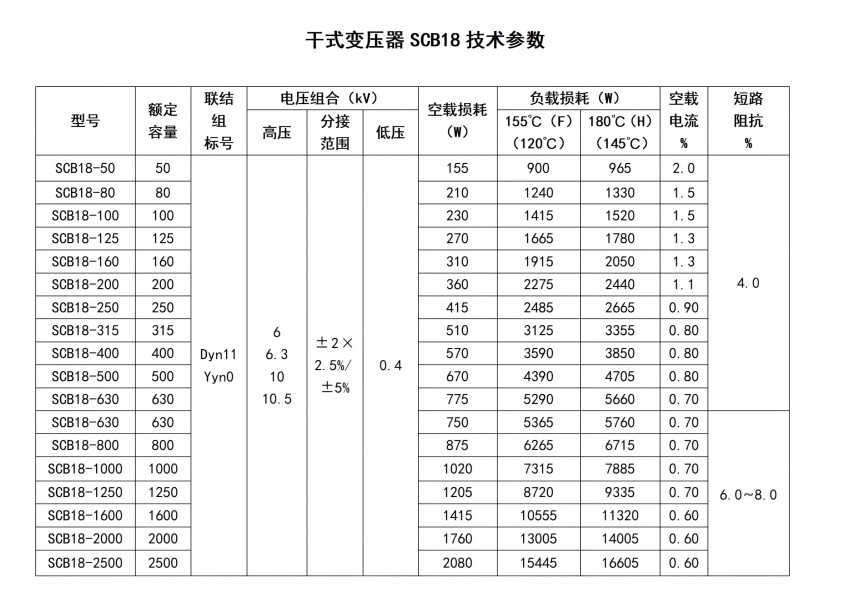

14.18_02
